SOLIDWORKS tekeningen printen en exporteren

Marcel de Klein op 4 januari, 2017

SOLIDWORKS tekeningen printen en exporteren naar PDF, DXF of STEP

Eenvoudig met Cadmes Batch Plot versie 17.0

De Cadmes Batch Plot is jaren geleden ontstaan door de behoefte van SOLIDWORKS gebruikers om op een snelle en eenvoudige manier tekeningen van een samenstelling te verzamelen en printen en/of exporteren naar een ander formaat (zoals bijvoorbeeld PDF, DXF of STEP).

De Batch Plot stelt u in staat om alle tekeningen, inclusief onderliggende componenten waarnaar verwezen wordt, door een samenstelling af te drukken en/of te exporteren. Het is tevens mogelijk een set tekeningen te verzamelen middels een lijst die uit ERP of andere externe bronnen gegenereerd wordt.

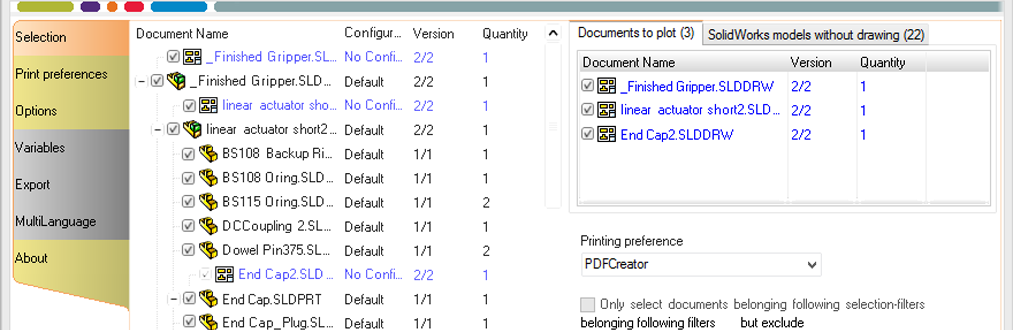

Indien de Cadmes Batch Plot aangeroepen wordt vanuit een samenstelling, toont Batch Plot direct een lijst van alle tekeningen die bij deze samenstelling horen. Dient deze lijst geprint te worden, dan kan er gebruik gemaakt worden van voor gedefinieerde configuraties. In deze configuraties is voor ieder formaat tekening (A0, A1, etc.) een uitvoer apparaat gedefinieerd (inclusief schalen en rotaties indien benodigd). Het is mogelijk om meerdere configuraties te definiëren voor bijvoorbeeld Draft prints en Production prints.

Exporteren van PDF, DXF, DWG en STEP
In het geval van exporteren worden de tekeningen opgeslagen in een ander bestandsformaat zoals PDF, DXF of STEP. Deze export bestanden kunnen zowel in de PDM Vault als erbuiten opgeslagen worden.

In Batch Plot kan een reeks aan opties worden ingesteld zoals het printen van een watermerk en context specifieke eigenschappen zoals quantity, date, position number, customer of workflow status.

Batch Plot kan lokaal draaien en als Job Server.

Ondersteuning van DraftSight
Batch Plot 17.0 komt naast nieuwe functionaliteiten (o.a. kunnen aangeven bij ‘Deselect Branche’ dat je ‘all instances’ wilt deselecteren, ondersteuning van Windows Text Scaling mogelijkheden, verbeterde mogelijkheden tot 'scale to fit' en 'scaled', mogelijkheid om PlotStyles te definiëren voor DWG/DXF en de ondersteuning van DraftSight) ook met verschillende kleine verbeteringen die de stabiliteit ten goede komen en een volledige ondersteuning van SOLIDWORKS 3D CAD en SOLIDWORKS PDM Professional. Ook de Installation Manual en User Manual zijn nieuw geschreven, waardoor het inrichten en gebruik van Batch Plot vele malen eenvoudiger is.

Batch Plot is onderdeel van het Cadmes Automation Pack. Naast Batch Plot bevat deze pack ook de tools Bom Sync, Category Wizard, Classification Wizard en Design Copy. Meer informatie over het Automation Pack en andere packs die Cadmes aanbiedt vindt u op www.cadmes-es.com.
